Лебедка гидравлическая Bison 20 со страндартным барабаном

Лебедка гидравлическая Bison 20 со страндартным барабаном. Макс. тяговое усилие 9 070 кг.

Характеристики:



  • Новая механическая тормозная система MDB и две линии уравновешивающего клапана позволяют совместно надежно контролировать и удерживать груз.
  • Встроенный пневмовыключатель свободного хода.
  • Идеально подходит для многотонных трейлеров, а так же для тяжелых эвакуаторов, на полноприводных машинах, тракторах, тягачах, грузовиках и при спасательных работах.
  • Высокая и выборочная скорости для быстрой и эффективной работы
  • Мощный мотор расчитан на постоянную экстремальную производительность
  • Полное соответствие с машиностроительными диррективами SAE J706, CE  2006/42/EC и EN 14492-1:2006 для приводных лебедок
  • Роликовые направляющие, тросоукладчик и уравновешивающий клапан входят в стандартную комплектацию

 Спецификация:

 Артикул: 682030 с барабаном стандартной длины

 Линейное усилие:  9070 кг (для 1 слоя троса)

 Рабочее давление:  175 Бар

 Прокачка масла:  60 л / мин (15.9 г / мин)

 Мотор:  155,7 см3/ об.

 Редуктор:  двухступенчатый планетарный

 Передаточное число:  30 : 1

 Конструкция лебедки:  стальная со стальным барабаном

 Вращение лебедки:  трос должен заходить в барабан снизу

 Сцепление (свободный ход барабана):  отключаемый главный вал

 Тормоз:  мультидисковый (MDB)

 Трос : 14 мм х 43 м 1960 Н / мм 2 разрывное усилие в 137 кН для SAE J706

           16 мм х 30 м   1960 Н / мм 2 прочность на разрыв 179 кН для EN 14492-1

 Размер барабана ( вн диа. мм x нар. диа мм х расст. между мм): 146 x 314 х 203

 Монтажный шаблон (мм x мм):  190,5 х 304,8 мм; 266,7 х 304,8 мм



Максимальное усилие для слоев троса, скорость намотки и остаток тросана барабане



 Слой троса

 Максимальная нагрузка (кг)

 Скорость намотки троса (м/мин)

 Остаток 14мм троса на барабане (м)

 Остаток 16мм троса на барабане (м)

 1

 9070

 7.1

 7

6

 2

 7719

8.3

15

13

 3

 6719

9.5

 24

21

 4

5948

10.8

34

30

 5

 5335

 12

43

-

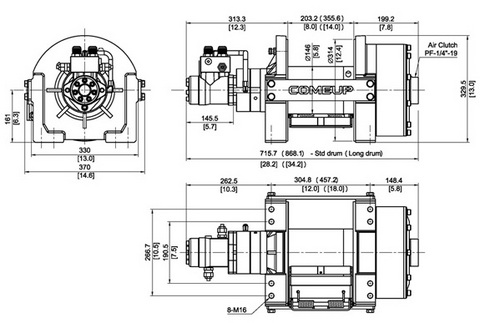

 Размер лебедки (мм)



 Ширина

 Глубина

 Высота

716

370

330

  бизон 20 размеры

 ВНИМАНИЕ

 Лебедки не могут быть использованы для поднятия и перемещения людей.

 При использовании лебедки на барабане должно быть не менее 5 витков троса.

 ГАРАНТИЯ

 Каждая новая лебедка имеет гарантию  от конструктивных  и материальных дефектов действующую  в течение предусмотренного  периода  отсчитываемого с даты покупки.

 ГАРАНТИЯ НЕ РАСПРОСТРАНЯЕТСЯ НА СТАЛЬНОЙ ТРОС.

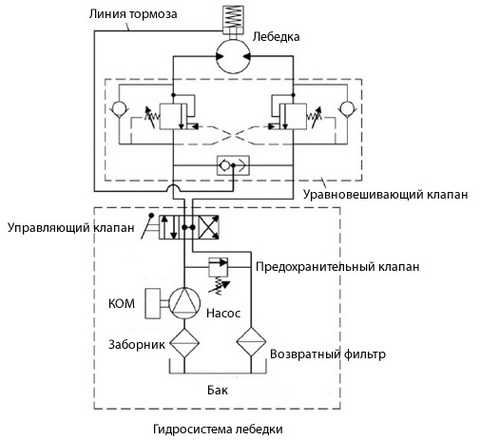

 СХЕМА ПОДКЛЮЧЕНИЯ

 гидросистема бизон



 Комплектность:

 Ролики

 Уравновешивающий клапан

 Натяжитель троса

 Трос в комплект не входит

 Вес лебедки: 128,9 кг

 Вес с упаковкой: 138 кг

 Размеры коробки , (Д x Ш x В): 870 x 500 x 510 мм





Цена: 300,310.00 руб
300,310.00 руб
Артикул: 682030
